菩提老王的葡萄架: ArcGIS API for Windows Phone开发实例(3):在地图上显示超市数据

　　本文内容：GraphicsLayer，FeatureLayer，自定义地图符号。
　　我们的应用场景是对超市数据进行展示，查询和分析，因此第一步当然是要将超市显示在地图之上。如所有的GIS软件一样，要将数据加载到地图里面，需要图层的概念，这里我们也需要合适的图层，将超市数据加载进来。
　　先看一下ArcGIS API for Windows Phone/Silverlight/WPF中的主要图层类型。

　　Layer最基本的基类，常用的几种图层类型我已经用红色标记出来了。前两种ArcGISTiledMapServiceLayer和ArcGISDynamicMapServiceLayer分别用于加载ArcGIS Server发布的缓存地图服务和动态地图服务，这个在上一节中已经说过。再来看一下中间的GraphicsLayer和FeatureLayer，可以说这是API中最常用的两种图层，大部分的程序功能都要基于它们来完成。
　　GraphicsLayer是保留在内存中的一种图层（与ArcMap、ArcGIS Engine、ArcGIS Server ADF程序中的相应概念类似），顾名思义是很多Graphic的集合，而所有与用户交互的内容通常都用Graphic来显示。比如多边形查询中用户画出的多边形，属性/空间查询结果中的所有要素等内容，都是Graphic。可以说，除了地图本身，基本上看到的所有与地理位置有关的东西都可以用Graphic来表示。Graphic对象有3个重要的属性：Geometry，Symbol和Attributes。Geometry代表了一个Graphic的几何形状（可疑是点、线、面任意一种）或地理位置，而Symbol则表示Graphic的呈现样子，比如颜色、效果，同时有了这两个属性（缺一不可），Graphic就可以显示到地图上了。而Attributes是键值对集合，可在里面存储任意类型的对象，比如一个要素的属性信息。
　　FeatureLayer继承自GraphicsLayer，它与后者的区别是，GraphicsLayer中的Graphic都是人为创建出来的，而FeatureLayer中的Graphic都是从ArcGIS Server发布的服务中读取出来的，因此FeatureLayer比GraphicsLayer多了一个URL属性。这个URL通常指向一个ArcGIS Server发布的，MapService或FeatureService的子图层（对应一个FeatureClass）。FeatureLayer有了这个URL后，就可以读取出该服务对应子图层里的所有要素内容，因此FeatureLayer里Graphic的Geometry属性会自动被FeatureClass的Shape字段填充，而Graphic的Attributes字段则会根据要求，被FeatureClass中的属性信息所填充。如果发布服务的服务器是ArcGIS Server 10版本，则Graphic的Symbol属性会自动被服务的DrawingInfo信息填充。另外，FeatureLayer是客户端API中对FeatureService的唯一载体，这是它另一个非常重要的作用（也是主要作用），以后的文章中会提到。

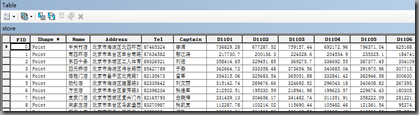

　　ArcGIS API for Windows Phone/Silverlight/WPF/Javascript/Flex/iOS/Android都是基于ArcGIS Server所发布的REST服务，所以，在开始之前，我们需要将超市数据用ArcGIS Server发布成MapService。这个过程不属于本文要讨论的内容，不熟悉的同学可自己查阅相关资料。超市图层的属性表如下，前面是每个店面的基本信息，后面是该月每天的营业额信息：

　　超市的ShapeFile在这，点我下载。在我本机上发布出来的地址是：http://localhost/ArcGIS/rest/services/supermarket/MapServer/0。
　　现在打开上一节我们完成的HelloMap程序，来继续改造之。底图服务我们依旧使用ArcGIS Online提供的StreetMap数据http://services.arcgisonline.com/ArcGIS/rest/services/World_Street_Map/MapServer，然后我们在Map控件中加入一个FeatureLayer，其URL属性指向发布在本机的超市地图服务。由于我们的数据范围仅限于北京市附近，因此我们可以利用Map的Extent属性指定地图的初始范围，代码现在看起来是这样的：

   1: <esri:Map x:Name="map1" Extent="12926244,4840437,12982108,4878585">   2:             <esri:Map.Layers>                   3:                 <esri:ArcGISTiledMapServiceLayer ID="BaseMap" Url="http://services.arcgisonline.com/ArcGIS/rest/services/World_Street_Map/MapServer" />   4:                 <esri:FeatureLayer ID="BusinessLayer"    5:                     Url="http://localhost/arcgis/rest/services/supermarket/MapServer/0"   6:                     OutFields="*" />   7:             </esri:Map.Layers>   8:         </esri:Map>

　　其中FeatureLayer的OutFields属性代表从服务器端返回的属性字段，这里“*”表示返回所有属性字段，也就是我们的Graphic对象的Attributes里自动填充了超市的所有属性值。
　　需要注意，在xaml代码中，最靠上的图层在显示时会出现在Map控件的最底端，如图：

　　Silverlight中，可以将常用的任何资源保存到Resource集合中，以便重复利用。因此我们将两个服务地址保存到App.xaml文件的ResourceDictionary中（可在所有页面中直接引用）：

   1: <Application    2:     x:Class="esridemo.App"   3:     xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"          4:     xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"   5:     xmlns:phone="clr-namespace:Microsoft.Phone.Controls;assembly=Microsoft.Phone"   6:     xmlns:esri="clr-namespace:ESRI.ArcGIS.Client;assembly=ESRI.ArcGIS.Client"   7:     xmlns:sys="clr-namespace:System;assembly=mscorlib"   8:     xmlns:shell="clr-namespace:Microsoft.Phone.Shell;assembly=Microsoft.Phone">   9:    10:     <!--Application Resources-->  11:     <Application.Resources>  12:         <sys:String x:Key="BaseMap">http://services.arcgisonline.com/ArcGIS/rest/services/World_Street_Map/MapServer</sys:String>  13:         <sys:String x:Key="BusinessLayer">http://localhost/arcgis/rest/services/supermarket/MapServer/0</sys:String>  14:     </Application.Resources>  15:    16:     <Application.ApplicationLifetimeObjects>  17:         <!--Required object that handles lifetime events for the application-->  18:         <shell:PhoneApplicationService   19:             Launching="Application_Launching" Closing="Application_Closing"   20:             Activated="Application_Activated" Deactivated="Application_Deactivated"/>  21:     </Application.ApplicationLifetimeObjects>  22:    23: </Application>

　　将MainPage.xaml中的代码改写成：

   1: <esri:Map x:Name="map1" Extent="12926244,4840437,12982108,4878585">   2:             <esri:Map.Layers>   3:                 <esri:ArcGISTiledMapServiceLayer ID="BaseMap" Url="{StaticResource BaseMap}" />   4:                 <esri:FeatureLayer ID="BusinessLayer"    5:                     Url="{StaticResource BusinessLayer}"   6:                     OutFields="*" />   7:             </esri:Map.Layers>   8:         </esri:Map>

　　运行一下

　　可以看到，超市已经显示在地图上面了。但超市的符号依然是ArcMap配置地图文档时的默认值，这里我们来利用FeatureLayer的FeatureSymbol属性，改变一下超市的地图符号。
在App.xaml文件的资源中，添加一个MarkerSymbol类型的超市符号：

   1: <esriSymbols:MarkerSymbol x:Key="SuperMarket">   2:             <esriSymbols:MarkerSymbol.ControlTemplate>   3:                 <ControlTemplate>   4:                     <Canvas>   5:                         <VisualStateManager.VisualStateGroups>   6:                             <VisualStateGroup x:Name="SelectionStates">   7:                                 <VisualState x:Name="Selected">   8:                                     <Storyboard>   9:                                         <Storyboard.Children>  10:                                             <Storyboard>  11:                                                 <ObjectAnimationUsingKeyFrames BeginTime="00:00:00" Storyboard.TargetName="ellipse" Storyboard.TargetProperty="(UIElement.Visibility)">  12:                                                     <DiscreteObjectKeyFrame KeyTime="00:00:00">  13:                                                         <DiscreteObjectKeyFrame.Value>  14:                                                             <Visibility>Collapsed</Visibility>  15:                                                         </DiscreteObjectKeyFrame.Value>  16:                                                     </DiscreteObjectKeyFrame>  17:                                                     <DiscreteObjectKeyFrame KeyTime="00:00:00.01">  18:                                                         <DiscreteObjectKeyFrame.Value>  19:                                                             <Visibility>Visible</Visibility>  20:                                                         </DiscreteObjectKeyFrame.Value>  21:                                                     </DiscreteObjectKeyFrame>  22:                                                 </ObjectAnimationUsingKeyFrames>  23:                                             </Storyboard>  24:                                             <Storyboard RepeatBehavior="ForEver">  25:                                                 <DoubleAnimation BeginTime="0" Storyboard.TargetName="ellipse" Storyboard.TargetProperty="(UIElement.RenderTransform).(ScaleTransform.ScaleX)" From="1" To="10" Duration="00:00:01" />  26:                                                 <DoubleAnimation BeginTime="0" Storyboard.TargetName="ellipse" Storyboard.TargetProperty="(UIElement.RenderTransform).(ScaleTransform.ScaleY)" From="1" To="10" Duration="00:00:01" />  27:                                                 <DoubleAnimation BeginTime="0" Storyboard.TargetName="ellipse" Storyboard.TargetProperty="(UIElement.Opacity)" From="1" To="0" Duration="00:00:01" />  28:                                             </Storyboard>  29:                                         </Storyboard.Children>  30:                                     </Storyboard>  31:                                 </VisualState>  32:                                 <VisualState x:Name="Unselected" />  33:                             </VisualStateGroup>  34:                         </VisualStateManager.VisualStateGroups>  35:                         <Ellipse Height="20" Width="20" Canvas.Left="-10" Canvas.Top="-10" RenderTransformOrigin="0.5,0.5" x:Name="ellipse" IsHitTestVisible="False" Visibility="Collapsed">  36:                             <Ellipse.RenderTransform>  37:                                 <ScaleTransform />  38:                             </Ellipse.RenderTransform>  39:                             <Ellipse.Fill>  40:                                 <RadialGradientBrush>  41:                                     <GradientStop Color="#00FF0000" />  42:                                     <GradientStop Color="#FFFF0000" Offset="0.25" />  43:                                     <GradientStop Color="#00FF0000" Offset="0.5" />  44:                                     <GradientStop Color="#FFFF0000" Offset="0.75" />  45:                                     <GradientStop Color="#00FF0000" Offset="1" />  46:                                 </RadialGradientBrush>  47:                             </Ellipse.Fill>  48:                         </Ellipse>  49:                         <Image Height="60" Width="60" Canvas.Left="-30" Canvas.Top="-30" Source="Images/SuperMarket.png" x:Name="ellipse1" />  50:                     </Canvas>  51:                 </ControlTemplate>  52:             </esriSymbols:MarkerSymbol.ControlTemplate>  53:         </esriSymbols:MarkerSymbol>
